Уличный коммутатор B-431-8P2F

• Уличный коммутатор со встроенным оптическим кроссом на 2 кабеля
• Предустановленные SFP модули с дальностью передачи 20 км
• Степень защиты IP54
• Диапазон рабочих температур от -40 до +50°С
• Входное питание 220В, встроенный автоматический выключатель
• Встроенный промышленный коммутатор BEWARD STP-0802HP с 8 портами 10/100/1000 Мбит/с с поддержкой High PoE (30 Вт) и 2 портами 1000 Мбит/с SFP
• PoE бюджет 137 Вт суммарно на все порты
• Дополнительные функции коммутатора: Broadcast storm prevention, PoE watchdog и Fast ring
• Релейный тревожный выход

Назначение и эксплуатация

Коммутатор B-431-8P2F является готовым решением для организации уличного узла видеонаблюдения с подключением по оптике и питанием 8 камер по PoE. Оптический кросс на два входа позволяет подключать несколько шкафов шиной по оптическому кабелю на расстоянии до 20 км. Внутри установлен коммутатор BEWARD STP-0802HP с бюджетом PoE на 137 Вт.

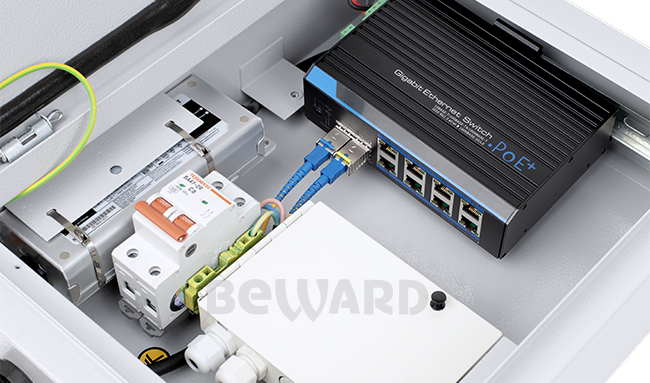

Встроенный оптический кросс

В данном решении уже есть всё, что необходимо для подключения оптико-волоконной линии связи. Внутри корпуса шкафа установлены и подключены:

• PoE коммутатор BEWARD STP-0802HP на 8 камер
• Два SFP модуля WDM со скоростью передачи данных 1.25Гбит/с и дальностью передачи 20 км (1310/1550 нм и 1550/1310 нм)
• Два оптических патчкорда
• Оптический кросс с проходными адаптерами и двумя кабельными вводами для магистрального кабеля

Внутри кросса установлена малогабаритная сплайс-кассета для фиксации гильз КДЗС и кабельные хомуты для укладки запаса оптического волокна. В комплект поставки также входят оптические пигтейлы. В качестве парных SFP модулей на другой стороне оптической линии связи рекомендуется использовать BEWARD ML-SG-20WDS-55SD и ML-SG-20WDS-31SD.

Дополнительные функции коммутатора

При пропадании питания на встроенном коммутаторе BEWARD STP-0802HP замыкается тревожное реле для получения оперативного уведомления о неисправности. Коммутатор STP-0802HP оснащен DIP-переключателем, позволяющим реализовывать дополнительный функционал. Функция Broadcast storm prevention позволяет ограничить скорость передачи определенных пакетов (не относящихся к видео траффику) на уровне 1 Мбит/с, чтобы избежать DDoS-атаки. PoE watchdog мониторит сетевую активность между портами. При пропадании сетевой активности на порту, к которому подключено PoE-устройство, коммутатор перезагрузит это зависшее устройство сбросив питание на данном порту. Функция Fast ring, при использовании нескольких коммутаторов данной модели, позволяет автоматически построить отказоустойчивую линию связи при использовании оптического волокна. Когда основная линия связи отказала, коммутатор переключится на резервную.

Защита от внешних воздействий

Оборудование, предустановленное в корпусе электромонтажного шкафа, поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение корпуса и наличие гермовводов, вертикально расположенных на нижней стенке корпуса, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.

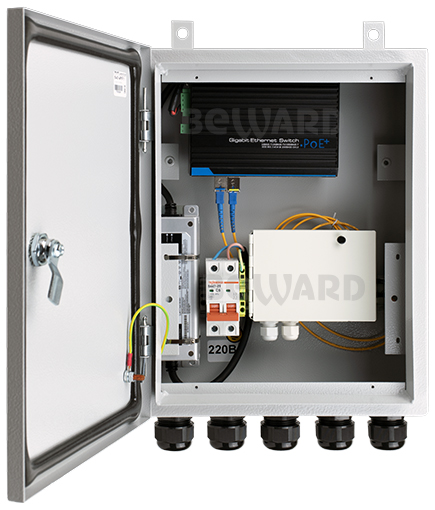

Устройство шкафа

Питание коммутатора осуществляется от сети переменного тока 220В. Для этого шкаф оборудован автоматическим выключателем. Для подключения кабелей, B-431-8P2F имеет 5 гермовводов для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается на ключ.
