Уличный коммутатор B-431-8P2F3
Внимание! В уличных условиях обязательно использование заземления.
- Уличный коммутатор со встроенным оптическим кроссом на 2 кабеля
- Предустановленные SFP модули с дальностью передачи 20 км
- Степень защиты IP54
- Диапазон рабочих температур от -40 до +50°С
- Входное питание 220В, встроенный автоматический выключатель
- Встроенный промышленный коммутатор BEWARD STP-0802HPv3 с 8 портами 10/100/1000 Мбит/с с поддержкой High PoE (30 Вт) и 2 портами 1000 Мбит/с SFP
- PoE бюджет 138 Вт суммарно на все порты
Коммутатор B-431-8P2F3 является готовым решением для организации уличного узла видеонаблюдения с подключением по оптике и питанием 8 камер по PoE. Оптический кросс на два входа позволяет подключать несколько шкафов шиной по оптическому кабелю на расстоянии до 20 км. Внутри установлен коммутатор BEWARD STP-0802HPv3 с бюджетом PoE на 138 Вт.
Встроенный оптический кросс

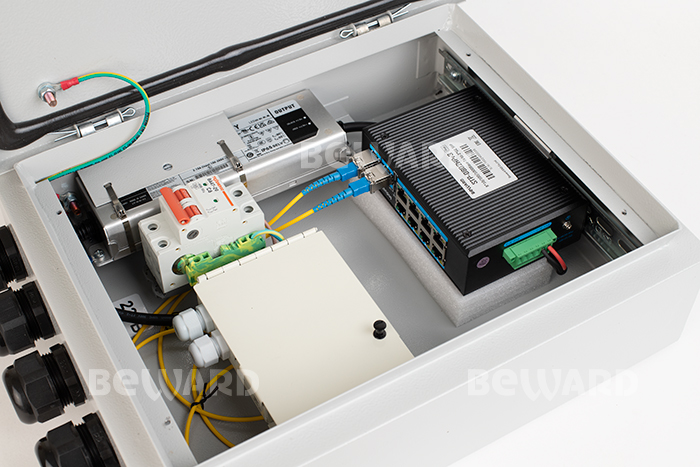

В данном решении уже есть всё, что необходимо для подключения оптико-волоконной линии связи. Внутри корпуса шкафа установлены и подключены:
- PoE коммутатор BEWARD STP-0802HPv3 на 8 камер
- Два SFP модуля WDM со скоростью передачи данных 1.25Гбит/с и дальностью передачи 20 км (1310/1550 нм и 1550/1310 нм)
- Два оптических патчкорда
- Оптический кросс с проходными адаптерами и двумя кабельными вводами для магистрального кабеля
Внутри кросса установлена малогабаритная сплайс-кассета для фиксации гильз КДЗС и кабельные хомуты для укладки запаса оптического волокна. В комплект поставки также входят оптические пигтейлы. В качестве парных SFP модулей на другой стороне оптической линии связи рекомендуется использовать BEWARD SFP-1G-20K-BSC и SFP-1G-20K-ASC.
Защита от внешних воздействий
Оборудование, предустановленное в корпусе электромонтажного шкафа, поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение корпуса и наличие гермовводов, вертикально расположенных на нижней стенке корпуса, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.

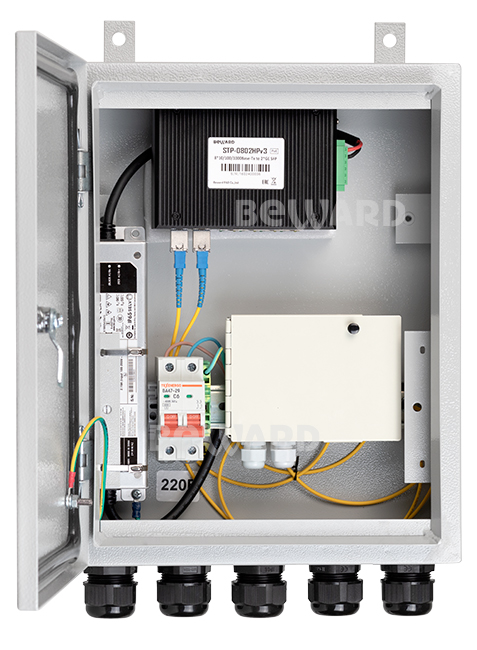

Устройство шкафа
Питание коммутатора осуществляется от сети переменного тока 220В. Для этого шкаф оборудован автоматическим выключателем. Для подключения кабелей, B-431-8P2F3 имеет 5 гермовводов для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается на ключ.
-
